Промышленный инспекционный микроскоп Nexcope NX1000
- под заказ

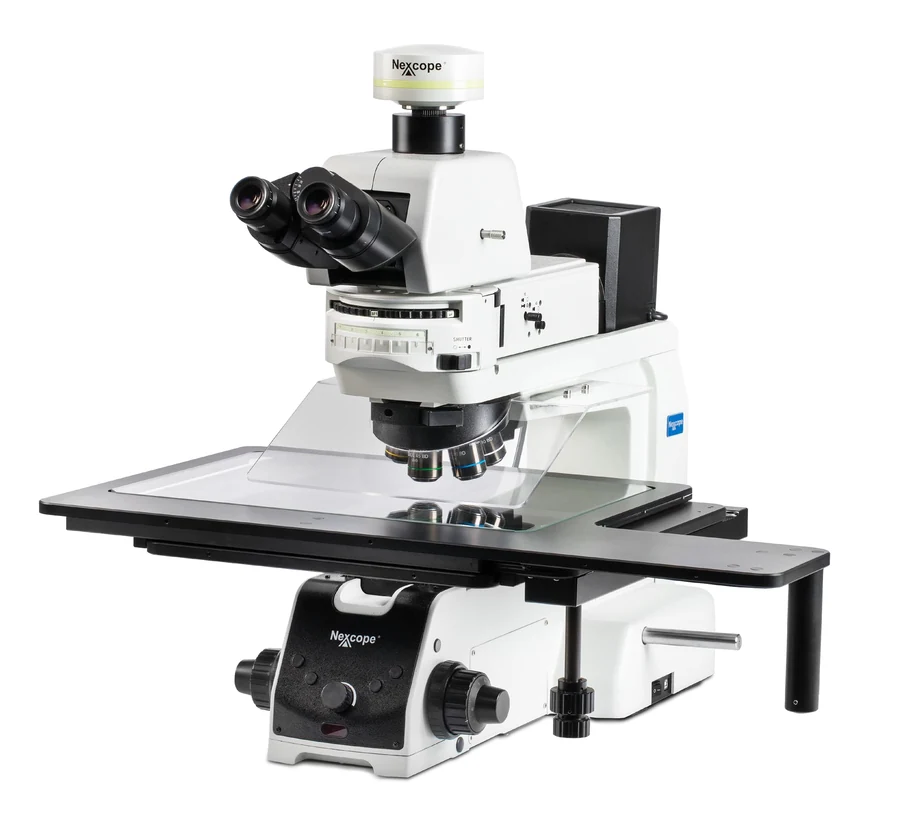

Nexcope NX1000 — промышленный инспекционный микроскоп на бесконечной оптической системе NIS для визуального контроля микроэлектронных компонентов, полупроводниковых пластин, дисплейных панелей (FPD), крупноформатных интегральных схем (LSI) и печатных плат. Ключевая особенность серии — увеличенный предметный стол размером 356×305 мм (14"×12"), пригодный для работы с кремниевыми пластинами диаметром до 300 мм, что нехарактерно для стандартных металлографических микроскопов.
Моторизированный 6-гнёздный револьвер со слотом DIC обеспечивает быстрое переключение объективов и методов контрастирования одной кнопкой на панели управления, расположенной на фронтальной части штатива для удобства оператора. Микроскоп поддерживает эпи-методы: светлое поле, тёмное поле, ДИК, простую поляризацию и флуоресценцию, а также проходящие методы: светлое поле и простую поляризацию — для прозрачных образцов (FPD, оптические элементы).
Защитный антистатический экран снижает риск загрязнения образца пылью — критично при работе с полупроводниковыми и электронными компонентами. Комплекс совместим с камерами NOMIS Basic (TC6CCD, T6CCD, T16) для панорамной сшивки изображений, измерений, HDR-съёмки и построения 3D-моделей методом объединения по глубине резкости.
По конструктивному исполнению, классу и функциональному назначению Nexcope NX1000 сопоставим со следующими моделями других производителей: MAGUS — Metal 650, Metal D650 (ближайший по классу металлографический/инспекционный аналог); Nikon — Eclipse LV150N; Leica — DM2700 M; Zeiss — Axio Scope.A1 (промышленное исполнение); Olympus — BX53M. Nexcope — самостоятельный бренд производителя Novel Optics (Ningbo) Co., Ltd. (Китай), поставляемый на российский рынок напрямую от производителя, без участия дистрибьюторов, выпускающих технику под собственными торговыми марками.
Технические характеристики Nexcope NX1000
| Оптическая система | |
|---|---|
| Тубус | Бесконечность, оптическая система NIS |
| Окуляры | SW10×(25), SW10×(22), EW12.5×(17.5), WF15×(16), WF20×(12) |
| Визуальная насадка | Шарнирная тринокулярная; светоделение 100/0, 20/80, 0/100; наклон 30° (или 0–30° в эргономичном исполнении), IPD 47–78 мм |
| Штатив, револьвер и стол | |
| Система фокусировки | Коаксиальная низкорасположенная, кольцо ограничения высоты, регулировка натяжения грубой наводки, ход 32 мм, цена деления точной наводки 1 мкм |
| Револьвер объективов | Моторизированный, 6-гнёздный, со слотом DIC |
| Предметный столик | 356×305 мм (зона проходящего освещения 356×284 мм), совместим с пластинами до Ø300 мм, с держателем образца |
| Освещение | |
| Эпи-освещение | Галогенная лампа 12 В/100 Вт |
| Проходящее освещение | LED-40A, холодный свет |
| Конденсор | Конденсор для проходящего освещения |
| Методы наблюдения | |
| Эпи-методы | Светлое поле, тёмное поле, ДИК, простая поляризация, флуоресценция |
| Методы в проходящем свете | Светлое поле, простая поляризация |
| Камеры (опция) | |
| Camера TC6CCD | 1" 6 Мп CCD, охлаждаемая, цветная |
| Камера T6CCD | 1" 6 Мп CCD, цветная |
| Камера T16 | 4/3" 16 Мп CMOS, высокоскоростная, цветная |
| Программное обеспечение | NOMIS Basic — сшивка панорамных изображений, измерения, HDR, объединение по глубине резкости (EDF) / 3D-реконструкция |
Альтернатива NEXCOPE NX1000 для промышленного контроля
Если NEXCOPE NX1000 рассматривается для инспекции поверхностей, печатных плат, микроэлектроники или ОТК, рекомендуем сопоставить задачу с цифровыми комплексами MC-ZOOM-4K и MC-AF-4K. Если требуется именно металлографическое исследование структуры материала, следует рассматривать ММН или ММИ-ПРО.
Галерея
Отличительные особенности
- Увеличенный предметный стол 356×305 мм — совместимость с пластинами до Ø300 мм, недоступная стандартным металлографическим микроскопам.
- Моторизированный 6-гнёздный револьвер со слотом DIC — переключение объективов и методов одной кнопкой.
- Панель управления на фронтальной части штатива — быстрый доступ к органам управления без смены положения оператора.
- Антистатический защитный экран — снижение риска загрязнения пылью электронных и полупроводниковых образцов.
- Объективы с многослойным просветляющим покрытием — компенсация сферических и хроматических аберраций от УФ до ближнего ИК.
- Поддержка камер NOMIS Basic с функциями сшивки, измерений, HDR и 3D-реконструкции по глубине резкости.
- Быстрая (грубая) и точная (микрометрическая) подача столика для точного позиционирования крупных образцов.
Области применения
- Контроль качества в микроэлектронике и производстве полупроводников.
- Инспекция кремниевых пластин (wafer) диаметром до 300 мм.
- Контроль дисплейных панелей (FPD) и крупноформатных интегральных схем (LSI).
- Инспекция печатных плат (PCB): пайка, дорожки, контактные площадки.
- Контроль пресс-форм и прецизионных деталей методом ДИК (выявление микронеровностей рельефа).
- Входной и выходной контроль в производстве электронных компонентов.
- Материаловедческие и метрологические лаборатории приборостроения.
- Криминалистическая и техническая экспертиза электронных изделий.
Часто задаваемые вопросы
Для чего предназначен Nexcope NX1000?
NX1000 — промышленный инспекционный микроскоп для визуального контроля микроэлектронных компонентов, полупроводниковых пластин, дисплейных панелей (FPD), крупноформатных ИС (LSI) и печатных плат.
Какого размера образцы можно исследовать?
Предметный стол размером 356×305 мм совместим с кремниевыми пластинами диаметром до 300 мм — значительно больше, чем у стандартных металлографических микроскопов.
Какие методы контрастирования поддерживает NX1000?
В отражённом свете: светлое поле, тёмное поле, ДИК, простая поляризация, флуоресценция. В проходящем свете (для прозрачных образцов): светлое поле и простая поляризация.
Какие модели других производителей сопоставимы с этим микроскопом?
По классу и техническим возможностям Nexcope NX1000 сопоставим со следующими моделями: MAGUS — Metal 650, Metal D650 (ближайший по классу металлографический/инспекционный аналог); Nikon — Eclipse LV150N; Leica — DM2700 M; Zeiss — Axio Scope.A1 (промышленное исполнение); Olympus — BX53M. Nexcope — самостоятельный бренд производителя Novel Optics (Китай), поставляется на российский рынок напрямую от производителя.
Можно ли подобрать камеру и ПО под задачи контроля качества?
Да, доступны камеры серии NOMIS (TC6CCD, T6CCD, T16) и программное обеспечение NOMIS Basic с функциями сшивки панорам, измерений, HDR-съёмки и 3D-реконструкции по глубине резкости.
