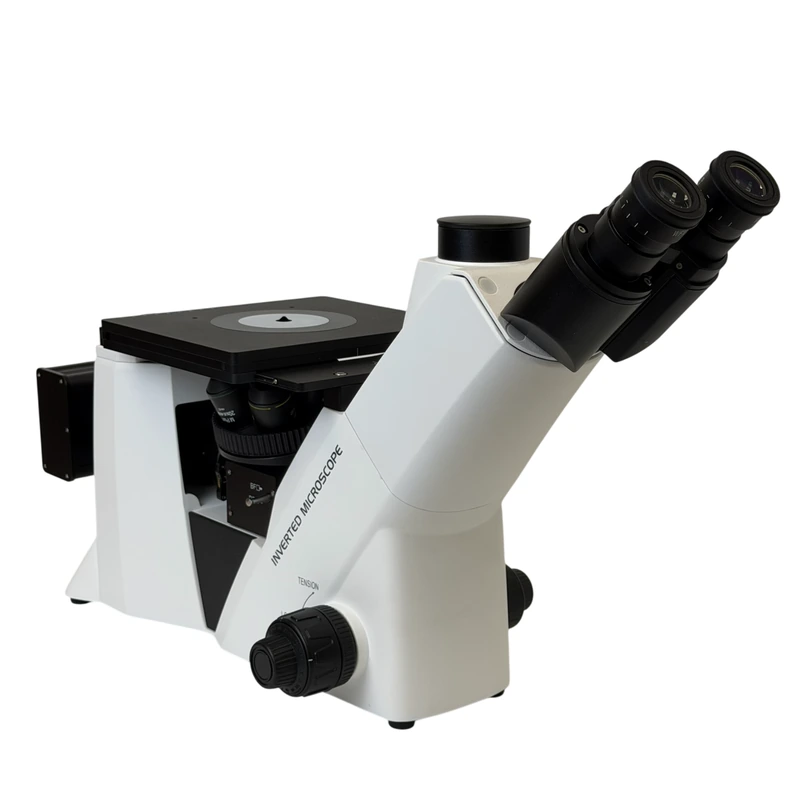

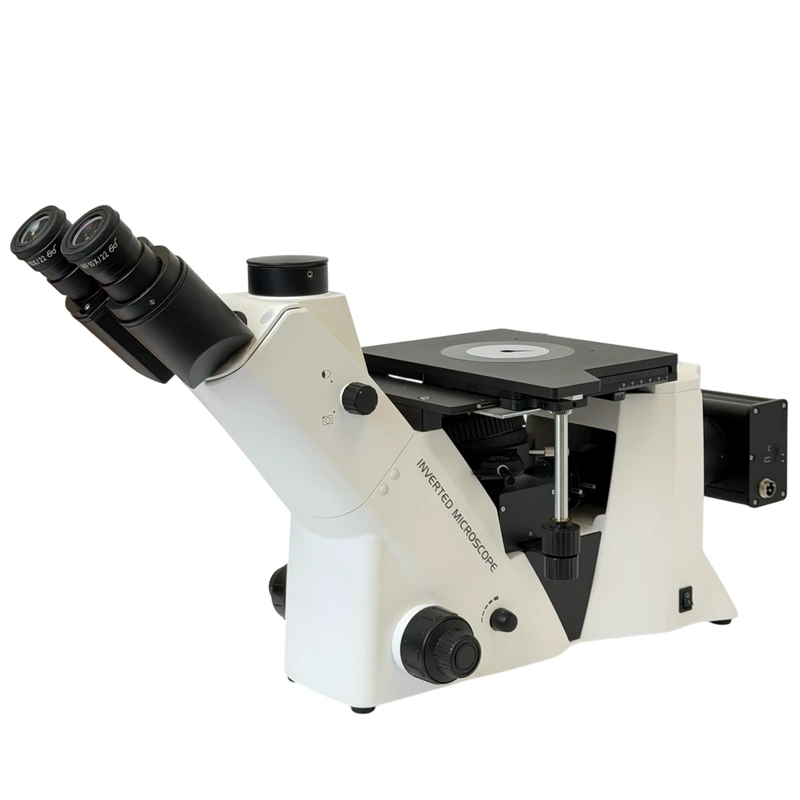

Микроскоп металлографический инвертированный ММИ-ПРО
- в наличии
ММИ-ПРО — это профессиональный инвертированный металлографический микроскоп для неразрушающего контроля, металлографии, материаловедения и производственных лабораторий. Прибор предназначен для исследования непрозрачных образцов в отражённом свете и поддерживает работу в светлом поле, тёмном поле, поляризованном свете, а также метод дифференциально-интерференционного контраста при соответствующей комплектации.
Инвертированная оптическая схема удобна при работе с металлографическими шлифами, деталями, фрагментами материалов, крупными и нестандартными образцами. Образец располагается сверху на предметном столике, а наблюдение ведётся снизу через объективы, что упрощает установку и позиционирование исследуемого объекта.
В стандартную комплектацию входят светло-темнопольные металлографические планахроматические объективы M PLAN BD, окуляры с линейным полем зрения 22 мм, тринокулярная визуальная насадка Зидентопф, пятигнездный револьвер объективов, поляризатор и анализатор.
Координатный предметный столик увеличенного размера 210×180 мм с диапазоном перемещения 50×50 мм обеспечивает удобную работу с образцами разного формата. Коаксиальный механизм грубой и точной фокусировки позволяет точно наводиться на резкость при исследовании микроструктуры металлов, сплавов и промышленных материалов.

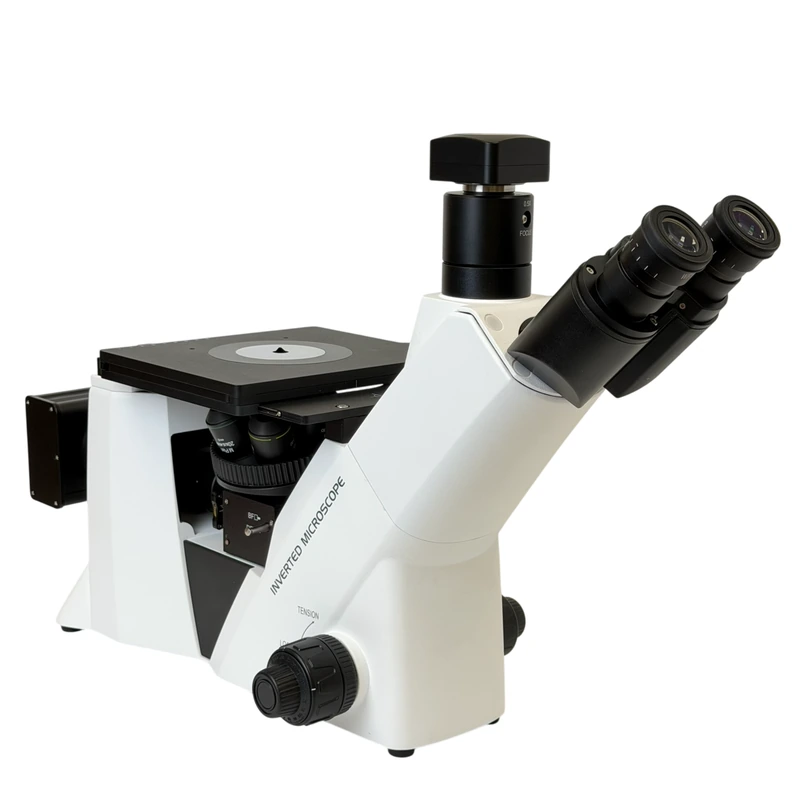

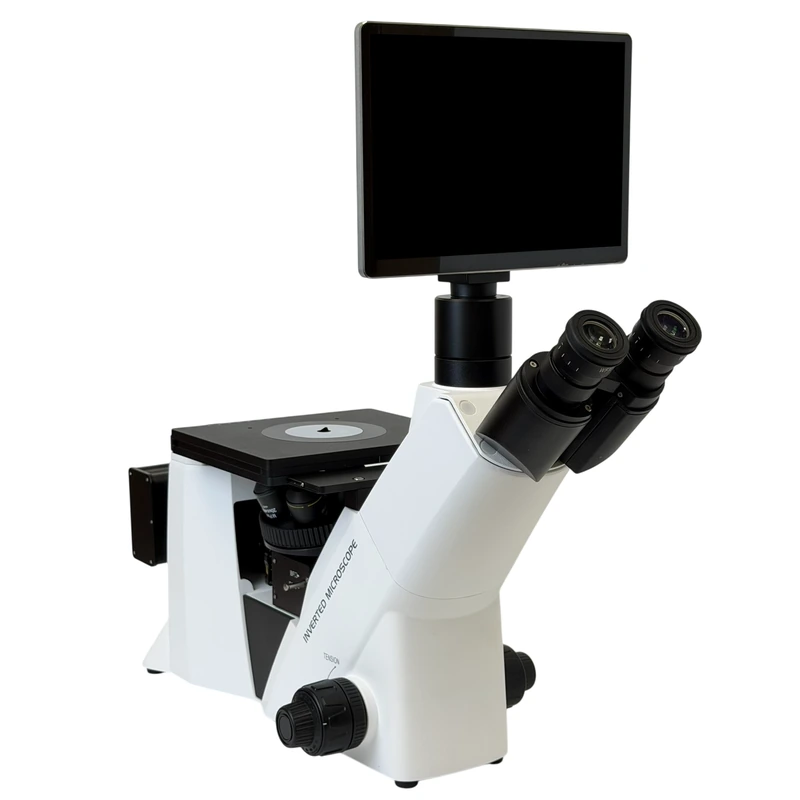

Тринокулярная насадка позволяет подключать цифровую камеру через C-mount-адаптер. В зависимости от задачи ММИ-ПРО может поставляться с камерой, системой визуализации, HDMI-монитором и специализированным программным обеспечением для фиксации, измерений и документирования результатов.
ММИ-ПРО подходит для лабораторий металлографии, материаловедения, металлургии, машиностроения, электронной промышленности, учебных центров, испытательных лабораторий и подразделений технического контроля.
Производство и конфигурация: ООО «Микроанализ», г. Санкт-Петербург.
Документы для скачивания
Технические характеристики и комплектация ММИ-ПРО
● — стандартная комплектация ○ — по запросу (опционально)
| Позиция | Характеристики | ММИ-ПРО |
|---|---|---|
| Окуляры | WF10× / 22 мм, с диоптрийной подвижкой | ● |
| WF10× / 22 мм, с диоптрийной подвижкой, со шкалой с ценой деления 0,1 мм | ● | |
| Светло-темнопольные объективы ПЛАНахроматы | M PLAN 5× BD | ● |
| M PLAN 10× BD | ● | |
| M PLAN 20× BD | ● | |
| M PLAN 50× BD | ● | |
| M PLAN 80× BD | ○ | |
| M PLAN 100× BD | ● | |
| Тринокулярная визуальная насадка Зидентопф |
Угол наклона бинокулярной части 30°, регулировка межзрачкового расстояния 48–76 мм. Переключаемый светоделитель: 100:0 / 80:20 |
● |
| Револьвер объективов | Пятитигнездный | ● |
| Предметный столик |
Механический, двухкоординатный 210×180 мм. Диапазон перемещения 50×50 мм, шкала 0,1 мм |
● |
| Коаксиальный механизм грубой и точной фокусировки |
Диапазон перемещения: 10 мм. Точная фокусировка: 0,2 мм/оборот, точность 2 мкм |
● |
| Поляризация | Поляризатор и анализатор | ● |
| ДИК | Призма ДИК | ○ |
| Источник света | Светодиод 10 Вт | ● |
| Светофильтры | Голубой | ○ |
| Зелёный | ○ | |
| Жёлтый | ○ | |
| Нейтральный | ○ | |
| C-mount | 1× C-Mount | ○ |
| 0,5× C-Mount фокусируемый | ○ | |
| Цифровая камера | Различные варианты цифровых камер и систем визуализации, поставляемые в комплекте со специализированным программным обеспечением | ○ |
Галерея
Отличительные особенности ММИ-ПРО
- Профессиональная инвертированная металлографическая схема — удобна для исследования шлифов, деталей и образцов нестандартной формы.
- Светлое и тёмное поле — микроскоп рассчитан на стандартные и контрастные методы металлографического наблюдения.
- Поляризация в составе системы — поляризатор и анализатор позволяют выполнять наблюдения в поляризованном свете.
- ДИК по запросу — возможность комплектации призмой дифференциально-интерференционного контраста для более информативного анализа рельефа и структуры поверхности.
- Объективы M PLAN BD — светло-темнопольные металлографические планахроматы на тубус «бесконечность».
- Окуляры WF10× / 22 мм — широкое линейное поле зрения для комфортного наблюдения.
- Увеличенный координатный столик 210×180 мм — удобен для работы с промышленными образцами и подготовленными металлографическими шлифами.
- Тринокулярная насадка Зидентопф — позволяет подключить цифровую камеру и распределять световой поток 100:0 или 80:20.
- Цифровая визуализация по запросу — возможна комплектация камерой, C-mount-адаптером, монитором и программным обеспечением.
Для каких задач применяется ММИ-ПРО
- Неразрушающий контроль промышленных образцов и материалов.
- Металлографический анализ шлифов, деталей, сплавов и покрытий.
- Исследование микроструктуры металлов и промышленных материалов.
- Контроль качества в металлургии, машиностроении и производственных лабораториях.
- Работа в светлом и тёмном поле при анализе поверхности непрозрачных образцов.
- Наблюдения в поляризованном свете с использованием анализатора и поляризатора.
- Исследования с применением ДИК при комплектации соответствующей призмой.
- Фото- и видеофиксация результатов через цифровую камеру.
- Учебные и демонстрационные работы по металлографии и материаловедению.
Области применения
- Металлография
- Материаловедение
- Неразрушающий контроль
- Металлургия
- Машиностроение
- Электронная промышленность
- Производственный контроль
- Испытательные лаборатории
- Учебные лаборатории вузов и колледжей
Где ММИ-ПРО особенно уместен
- В лабораториях, где нужен инвертированный металлографический микроскоп с поддержкой светлого и тёмного поля.
- На участках входного, операционного и выборочного контроля материалов.
- В производственных лабораториях, где требуется документирование результатов через цифровую камеру.
- В учебных аудиториях, где важно выводить изображение на монитор для групповой демонстрации.
Когда стоит выбрать именно ММИ-ПРО
ММИ-ПРО стоит выбирать, когда требуется профессиональный инвертированный металлографический микроскоп не базового, а расширенного уровня: со светлым и тёмным полем, поляризацией, возможностью ДИК и подключением цифровой системы визуализации.
- Если требуется регулярный анализ металлографических шлифов, деталей и промышленных материалов.
- Если нужен прибор для светлого и тёмного поля, а не только для стандартного наблюдения в отражённом свете.
- Если в задачах есть поляризационные наблюдения или планируется ДИК.
- Если важно широкое поле зрения окуляров 22 мм и работа с объективами M PLAN BD.
- Если необходим увеличенный координатный предметный столик для образцов разного размера.
- Если требуется подключение цифровой камеры, монитора и программного обеспечения для документирования.
- Если прибор закупается для лаборатории контроля качества, материаловедения, металлографии или учебного класса.
Вопросы по микроскопу ММИ-ПРО
Для каких задач подходит микроскоп ММИ-ПРО?
ММИ-ПРО подходит для металлографии, материаловедения, неразрушающего контроля, металлургии, машиностроения, электронной промышленности, производственного контроля и учебных лабораторных работ.
Какие методы микроскопии поддерживает ММИ-ПРО?
Микроскоп поддерживает работу в светлом поле, тёмном поле и поляризованном свете. Дифференциально-интерференционный контраст доступен при комплектации призмой ДИК.
Почему ММИ-ПРО называется инвертированным микроскопом?
В инвертированной схеме образец располагается сверху на предметном столике, а объективы находятся снизу. Такая компоновка удобна для металлографических шлифов, деталей и образцов нестандартной формы.
Какие объективы используются в ММИ-ПРО?
В ММИ-ПРО используются светло-темнопольные металлографические планахроматические объективы M PLAN BD на тубус «бесконечность».
Можно ли подключить к ММИ-ПРО цифровую камеру?
Да. Микроскоп оснащается тринокулярной визуальной насадкой и может комплектоваться C-mount-адаптером, цифровой камерой и программным обеспечением.
Можно ли использовать ММИ-ПРО с монитором?
Да. При комплектации соответствующей цифровой камерой изображение можно выводить на монитор для демонстрации, коллективного анализа и документирования результатов.
Чем ММИ-ПРО отличается от базового металлографического микроскопа?
ММИ-ПРО рассчитан на более широкий набор методов: светлое поле, тёмное поле, поляризация и ДИК по запросу. Также прибор комплектуется объективами M PLAN BD, тринокулярной насадкой и увеличенным координатным столиком.
Можно ли купить ММИ-ПРО с документами для закупки?
Да. ООО «Микроанализ» подготовит коммерческое предложение, описание комплектации и документы для закупочной процедуры по 44-ФЗ или 223-ФЗ.
