Комплекс визуализации MC-AF-4K — цифровой микроскоп 4K для электроники

в наличии

Описание MC-AF-4K

MC-AF-4K — это цифровой микроскоп / оптико-электронный комплекс визуализации с выводом изображения на HDMI ULTRA HD 4K дисплей. Прибор предназначен для ремонта электроники, пайки BGA, SMD-монтажа и визуального контроля печатных плат в сервисных центрах, на производстве и в лабораториях ОТК.

Комплекс совмещает оптику с непрерывным zoom-увеличением и электромеханическим управлением: доступен электрозум, автофокус, управление экспозицией и параметрами камеры. Изображение выводится напрямую на монитор 4K без использования ПК или, при необходимости, может быть интегрировано в компьютерную систему.

Благодаря возможности установки на штатив ШУ-3 с пантографический кронштейном с вылетом до ~800 мм MC-AF-4K подходит для работы с крупными платами, блоками и корпусами, где обычные стереомикроскопы и бинокуляры ограничены по рабочему расстоянию.

Производство и конфигурация: ООО «Микроанализ». Подбор комплектации выполняется под конкретные задачи заказчика, включая аксессуары, осветители и документацию для закупок.

Открыть на RuTube Запросить комплектацию / КП

Основные преимущества цифрового микроскопа MC-AF-4K

4K HDMI-выход — детализированное изображение на большом мониторе без артефактов.
Автофокус и электрозум — комфортная работа при длительной пайке и диагностике.
Большое рабочее расстояние до 196 мм — удобно работать с крупными платами, модулями, устройствами в сборе.
Режим «свободные руки» — оператор работает паяльником/инструментом, не отвлекаясь на фокусировку окуляров.
Возможность записи фото и видео — документирование дефектов, подготовка отчётов, обучение персонала.
Индустриальный дизайн — рассчитан на работу в сменном режиме в сервисных центрах и на производстве.

Все Технические характеристики Галерея

Технические характеристики MC-AF-4K

Тип комплекса	Оптико-электронный комплекс визуализации / цифровой микроскоп 4K для работ с электроникой, печатными платами, механообработанными деталями.
Вывод изображения	HDMI ULTRA HD 4K на внешний монитор / ТВ-панель.
ZOOM-система с электромеханическим управлением увеличением через встроенное программное обеспечение	20х
Общее увеличение, крат	1.5x - 30х. Методика расчета увеличения цифрового микроскопа
Поле зрения	от 195х110 мм до 10.5х7 мм
Осветительная система	Кольцевой бестеневой светодиодный осветитель
Рабочее расстояние, мм	156 - 196 в зависимости от увеличения
Цифровая камера Ultra-HD-4K	Наличие
Возможность линейных измерений	Наличие
Автофокусировка	Наличие
Скорость кадров, к/с	30к/с при 3840x2160 (Ultra HD – 4K) (HDMI)
Дисторсия, не более	0,5%
Назначение	Ремонт и диагностика электроники, пайка BGA и SMD, контроль печатных плат, контроль механообработанных поверхностей, визуальный контроль сборочных операций.
Режимы работы	Визуальный контроль в реальном времени, фиксация стоп-кадра, фотографирование, запись видео (в зависимости от комплектации и подключённого регистратора/ПК).
Монтаж комплекса	На настольном штативе или пантографический кронштейн* с креплением к столу* / стене (варианты исполнения); возможность интеграции в рабочее место сервисного инженера.
Дополнительные опции	Регулируемая LED-подсветка с возможностью регулировки угла наклона и независимого включения и выключения точечных источников света, крепления под нестандартные рабочие места

Галерея MC-AF-4K

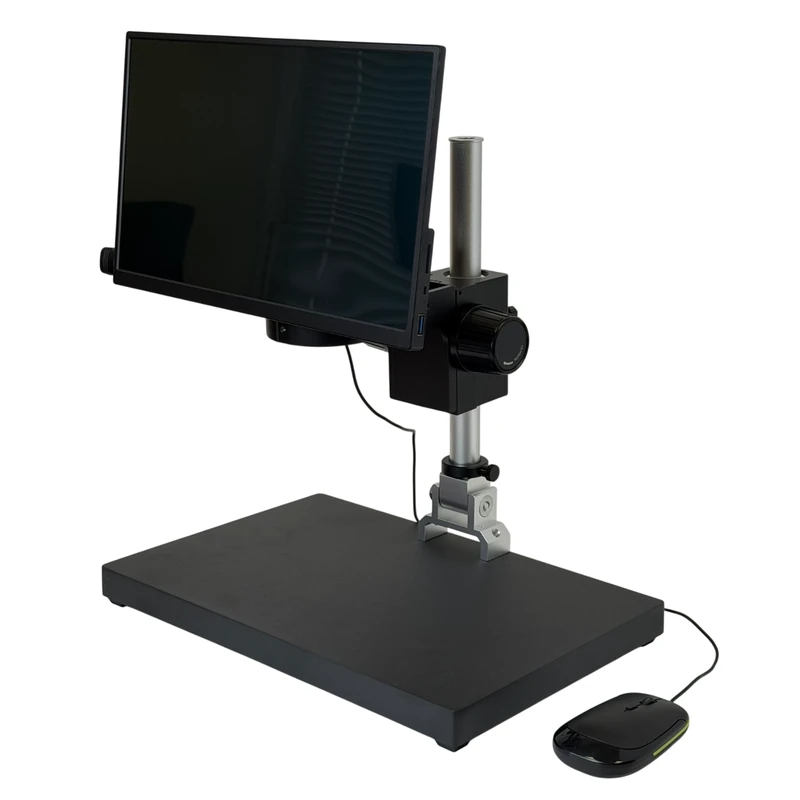

Комплекс визуализации MC-AF-4K — общий вид

Области применения цифрового микроскопа MC-AF-4K

Сервисные центры по ремонту смартфонов, ноутбуков, планшетов и другой электроники.
Производство и ремонт печатных плат (BGA, SMD-монтаж, rework, инспекция пайки).
Отделы технического контроля (ОТК), входной и выходной контроль электронных модулей.
Механообработка и машиностроение — визуальный контроль поверхности и сборочных единиц.
Учебные и демонстрационные стенды в колледжах и ВУЗах, центрах дополнительного образования.
Лаборатории НИОКР при разработке и отладке новых электронных изделий.

Микроскоп 4K для пайки и ремонта электроники

Классические бинокулярные микроскопы для пайки BGA и SMD постепенно уступают место цифровым решениям. MC-AF-4K позволяет работать в более естественной позе, смотреть на большой 4K-экран, а не в окуляры, и делиться изображением с коллегами или учениками. За счёт автофокуса и электрозума оператор меньше устаёт, а вероятность ошибки при пайке и диагностике дефектов снижается.

Если вам нужен микроскоп для ремонта электроники или микроскоп для пайки BGA с 4K-выводом, MC-AF-4K закрывает сразу несколько задач: визуальный контроль, демонстрация, обучение, документирование. В отличие от веб-камер и простых USB-камер, комплекс изначально спроектирован как профессиональный инструмент под промышленный и сервисный сегмент.

Мы помогаем подобрать конфигурацию MC-AF-4K под ваши условия: высота рабочего места, тип плат, необходимость измерений, требования к освещению. Возможна поставка по России, сопровождение тендеров по 44-ФЗ и 223-ФЗ и интеграция в существующую систему контроля качества.
