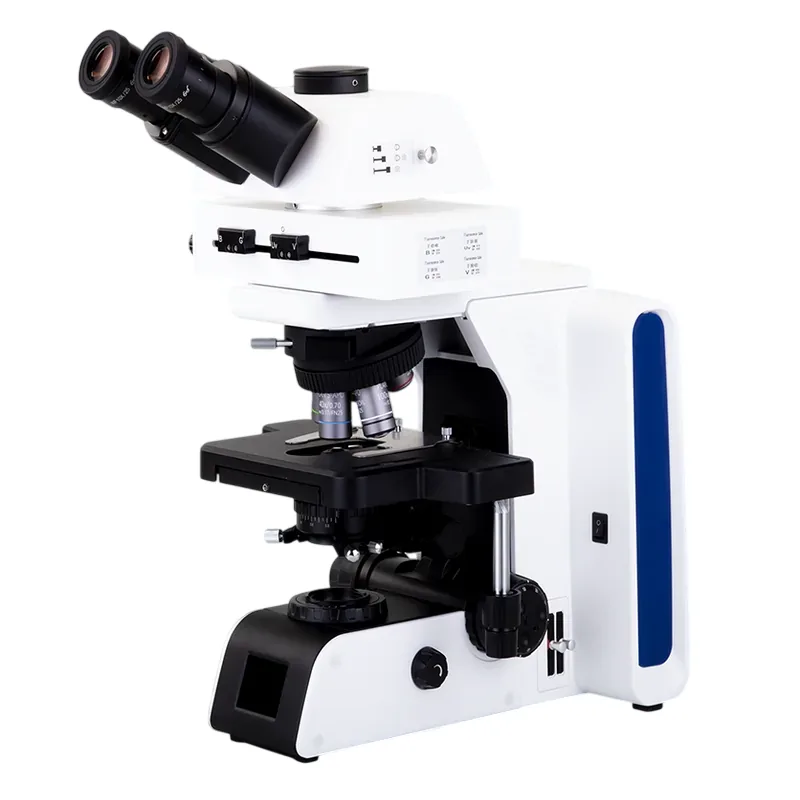

Флуоресцентный микроскоп БИОСКОП-ПРО ФЛ

Исследовательский флуоресцентный биологический микроскоп

БИОСКОП-ПРО ФЛ разработан как готовая платформа для многоканальной флуоресцентной микроскопии. В отличие от базового БИОСКОП-ПРО, флуоресцентный модуль здесь является штатной частью конфигурации, а каналы B, G, UV и V входят в базовый комплект.

Такая конфигурация позволяет использовать распространенные флуорофоры, включая FITC, EGFP, Cy2, TRITC, Cy3, DAPI, Hoechst и другие красители, спектральные характеристики которых соответствуют установленным фильтровым блокам. Для задач в красной области спектра доступен дополнительный блок FL-R.

Микроскоп сохраняет возможности исследовательской платформы: поле зрения 25 мм, полуапохроматическую оптику PLAN S-APO, точную фокусировку, кодированный револьвер и цифровую визуализацию. При необходимости система расширяется фазовым контрастом, темным полем, поляризацией и ДИК.

• LED эпи-флуоресценция B / G / UV / V в базовой комплектации;
• дополнительный флуоресцентный канал R;
• полуапохроматические объективы PLAN S-APO;
• широкое поле зрения 25 мм;
• шестипозиционный кодированный револьвер;
• освещение проходящего света по методу Кёлера;
• тринокулярный канал для цифровой камеры;
• подбор конфигурации под техническое задание.

Полуапохроматическая оптика PLAN S-APO

В стандартной комплектации БИОСКОП-ПРО используются полуапохроматические объективы серии PLAN S-APO. Они предназначены для получения высококачественного изображения по всему наблюдаемому полю и применяются в задачах, где особенно важны детализация, контраст и качество цветопередачи.

Методы исследования

Светлое поле

Светлое поле в проходящем свете — основной метод наблюдения БИОСКОП-ПРО. Система освещения по Кёлеру обеспечивает регулируемое и равномерное освещение препарата.

Темное поле

Для наблюдения слабоконтрастных и малоразмерных объектов микроскоп может комплектоваться конденсорами темного поля. Доступны сухой конденсор с числовой апертурой 0,83–0,91 и масляно-иммерсионный конденсор с апертурой более 1,30.

Фазовый контраст

Для исследования прозрачных слабоконтрастных объектов без обязательного окрашивания БИОСКОП-ПРО может быть оснащен комплектом фазового контраста.

Комплект включает мультисистемный револьверный конденсор, центрировочный телескоп, зеленый светофильтр и фазовые объективы 10х, 20х, 40х и 100х.

Поляризационная микроскопия

Установка анализатора и поляризатора позволяет исследовать оптическую анизотропию образцов в проходящем свете.

Дифференциально-интерференционный контраст

Конструкция кодированного шестипозиционного револьвера предусматривает возможность установки принадлежностей для работы по методу дифференциально-интерференционного контраста — ДИК.

Флуоресцентная микроскопия

БИОСКОП-ПРО ФЛ в базовой комплектации оснащается светодиодным эпи-флуоресцентным модулем с блоками фильтров B, G, UV и V. Блок R доступен дополнительно.

LED эпи-флуоресценция: каналы B, G, UV и V

В базовую комплектацию БИОСКОП-ПРО ФЛ входит эпи-флуоресцентный блок, построенный на монохроматических светодиодных источниках света, с фильтровыми блоками B, G, UV и V.

Каждый канал включает спектрально согласованные элементы: возбуждающий фильтр, дихроичное зеркало и барьерный фильтр. Переключение каналов позволяет работать с различными флуоресцентными метками без замены базовой оптической системы.

Фильтровый блок FL-R поставляется дополнительно. По специальному заказу возможен подбор других фильтровых блоков под специфические флуорофоры.

Система освещения по Кёлеру

БИОСКОП-ПРО оснащается системой проходящего освещения по методу Кёлера. Светодиодный источник мощностью 5 Вт обеспечивает регулируемое освещение препарата и предназначен для длительной лабораторной работы.

Пользователь может изменять цветовую температуру света в диапазоне 3500–6000 К. Значения яркости и цветовой температуры могут сохраняться для используемых объективов.

При смене объектива система управления позволяет автоматически восстанавливать заданные параметры освещения, повышая воспроизводимость условий наблюдения.

Встроенная система управления и ЖК-дисплей

На фронтальной части основания микроскопа расположен ЖК-дисплей, предназначенный для контроля параметров работы.

• отображение установленного объектива;
• индикация уровня яркости;
• регулировка цветовой температуры;
• сохранение настроек;
• таймер работы;
• автоматическая коррекция освещения при смене объективов.

Цифровая визуализация

Тринокулярная насадка БИОСКОП-ПРО имеет отдельный канал для установки цифровой камеры. Для согласования поля изображения применяются фокусируемые C-mount адаптеры.

Микроскоп может комплектоваться цифровыми камерами МС или комплексами визуализации для наблюдения, регистрации, документирования и анализа изображения.

В одной из конфигураций возможно применение комплекса визуализации МС-КАИМ с разрешением изображения 4K — 3840×2160 пикселей.

Применение флуоресцентного микроскопа

БИОСКОП-ПРО ФЛ предназначен для исследований, в которых используются флуоресцентные метки, специфическое окрашивание и многоканальная визуализация. Конкретная применимость определяется методикой, используемыми флуорофорами и требованиями лаборатории.

• флуоресцентная и люминесцентная микроскопия;
• клеточная биология и цитология;
• микробиологические исследования;
• морфологические исследования;
• иммунофлуоресцентные методики;
• исследования с DAPI, Hoechst, FITC, EGFP, Cy2, TRITC и Cy3;
• биотехнологические и фармацевтические лаборатории;
• научно-исследовательские институты и университеты;
• цифровая регистрация и документирование флуоресценции.

БИОСКОП-ПРО ФЛ и БИОСКОП-ПРО: в чем разница

БИОСКОП-ПРО ФЛ построен на исследовательской платформе БИОСКОП-ПРО, но изначально комплектуется системой эпи-флуоресценции. Это отдельная готовая конфигурация для лабораторий, которым флуоресцентный режим нужен с момента ввода микроскопа в эксплуатацию.

В БИОСКОП-ПРО ФЛ каналы B, G, UV и V являются базовыми. Блок R заказывается дополнительно. Поэтому при выборе между моделями БИОСКОП-ПРО ФЛ целесообразен прежде всего для задач, где флуоресцентная микроскопия является штатным методом, а не перспективной опцией.

Купить флуоресцентный микроскоп БИОСКОП-ПРО ФЛ

ООО «Микроанализ» поставляет БИОСКОП-ПРО ФЛ в базовой флуоресцентной конфигурации B / G / UV / V. При необходимости в состав поставки добавляется фильтровый блок R, цифровая камера, система визуализации и дополнительные методы контрастирования.

Для подготовки коммерческого предложения направьте техническое задание или укажите применяемые красители, требуемые методы исследования и способ регистрации изображения. Специалисты подберут конфигурацию и совместимые принадлежности.

Поставка флуоресцентных микроскопов осуществляется организациям по всей территории России.

Часто задаваемые вопросы о БИОСКОП-ПРО ФЛ

Для каких задач предназначен БИОСКОП-ПРО?

БИОСКОП-ПРО ФЛ предназначен для лабораторных и научно-исследовательских задач, где требуются высокое качество изображения, широкое поле зрения и возможность использования дополнительных методов контрастирования.

Какое поле зрения у БИОСКОП-ПРО?

В стандартной комплектации используются окуляры WF10х/25 мм, обеспечивающие поле зрения 25 мм.

Какие объективы устанавливаются на БИОСКОП-ПРО?

В базовой конфигурации используются полуапохроматические объективы PLAN S-APO 4х, 10х, 20х, 40х и 100х.

Есть ли система освещения по Кёлеру?

Да. Микроскоп оснащается системой проходящего освещения по методу Кёлера со светодиодным источником мощностью 5 Вт.

Можно ли регулировать цветовую температуру?

Да. Цветовая температура светодиодного источника регулируется в диапазоне 3500–6000 К.

Запоминает ли микроскоп настройки освещения?

Да. Система управления позволяет сохранять параметры яркости и цветовой температуры, связанные с используемыми объективами.

Какие методы исследования поддерживает БИОСКОП-ПРО ФЛ?

В базовой комплектации доступны эпи-флуоресценция B, G, UV и V, а также светлое поле. Дополнительно доступны фильтровый блок R, темное поле, фазовый контраст, поляризация и ДИК.

Есть ли возможность фазового контраста?

Да. Для БИОСКОП-ПРО ФЛ доступен комплект фазового контраста с мультисистемным конденсором, центрировочным телескопом и фазовыми объективами.

Можно ли использовать темное поле?

Да. Возможна установка сухого или масляно-иммерсионного конденсора темного поля.

Поддерживает ли БИОСКОП-ПРО ДИК?

Да. Кодированный шестипозиционный револьвер имеет слот для установки принадлежностей ДИК.

Какие флуоресцентные блоки входят в базовую комплектацию?

В базовую комплектацию БИОСКОП-ПРО ФЛ входят светодиодный эпи-флуоресцентный модуль и фильтровые блоки B, G, UV и V. Блок R поставляется дополнительно.

Можно ли установить цифровую камеру?

Да. Тринокулярная насадка имеет отдельный канал визуализации. Камера устанавливается через соответствующий C-mount адаптер.

Можно ли работать с изображением 4K?

Да. В зависимости от комплектации микроскоп может оснащаться цифровой системой визуализации с разрешением 3840×2160 пикселей.

Можно ли заказать БИОСКОП-ПРО под конкретное ТЗ?

Да. Конфигурация может подбираться под техническое задание заказчика: по объективам, методам наблюдения, системе визуализации и дополнительным принадлежностям.

Чем флуоресцентный микроскоп отличается от обычного биологического?

Обычный биологический микроскоп формирует изображение преимущественно в проходящем свете. Флуоресцентный микроскоп дополнительно возбуждает флуорофоры светом заданного спектрального диапазона и регистрирует их излучение через соответствующий фильтровый блок.

Флуоресцентный и люминесцентный микроскоп — это одно и то же?

В практике поставок и поиска оборудования термин «люминесцентный микроскоп» часто используется как название микроскопа для флуоресцентных исследований. Для БИОСКОП-ПРО ФЛ технически точнее определение «флуоресцентный микроскоп» с системой эпи-флуоресценции.

Какие флуоресцентные каналы входят в БИОСКОП-ПРО ФЛ?

В базовую комплектацию входят четыре канала: B, G, UV и V. Фильтровый блок R доступен для дополнительного заказа.
