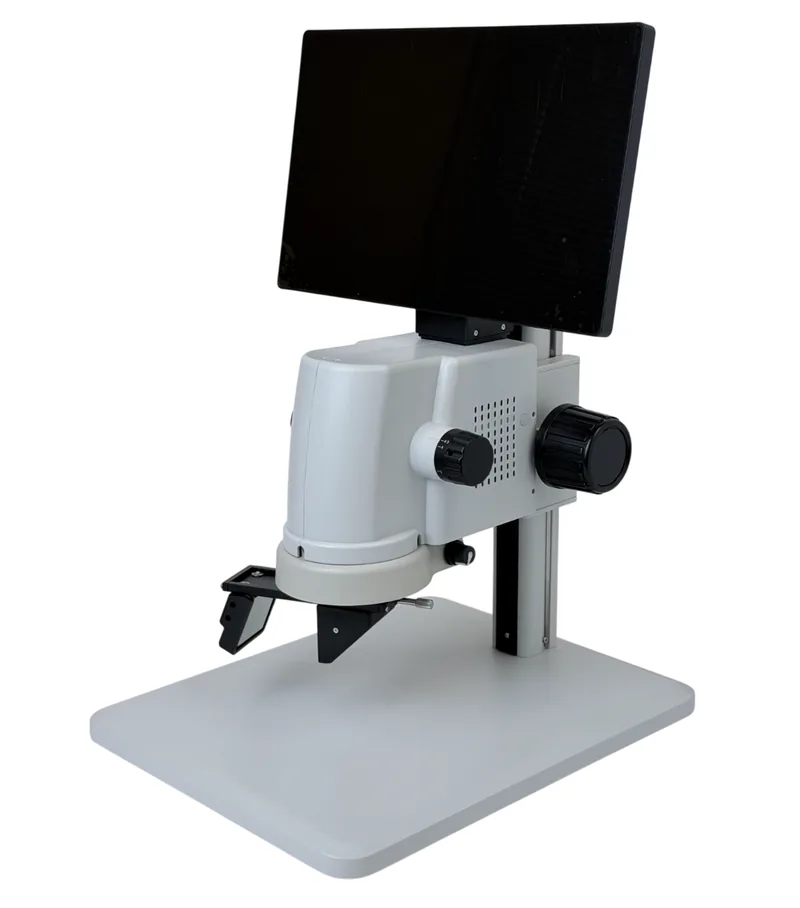

Цифровой микроскоп МСП‑3D‑У с наблюдением под углом 35°
- в наличии
МСП‑3D‑У — безокулярный микроскоп с видеонаблюдением: изображение выводится на встроенный дисплей и может дублироваться на внешний монитор по HDMI.
Ключевая особенность — оптическая инспекция изделий в режиме 2D/3D: наблюдение под 90° (обычный режим) и под 35° к объекту без поворота образца. Это удобно для пайки/ремонта, контроля рельефа, чтения маркировок и визуальной экспертизы.
- Увеличение (со штатным 11.6" дисплеем): 17×–110×.
- Zoom‑объектив: 0.7×–4.5×, плавная смена увеличения.
- Встроенное LED‑освещение отражённого света; под задачу подбираются дополнительные осветители.
- Фото/видео на USB и измерения (линии, углы, окружности, сетка, масштабная линейка) — для ОТК и протоколов.
Производство и конфигурация: ООО «Микроанализ». Подбор комплектации выполняется под конкретные задачи заказчика, включая аксессуары, осветители и документацию для закупок.
Технические характеристики
| Тип системы | безокулярная (наблюдение на дисплее) |
|---|---|
| Увеличение (с учётом 11.6" дисплея), крат | 17×–110× |
| Zoom‑объектив, крат | 0.7×–4.5× (плавно) |
| Поле зрения, мм | 18.6×10.4 … 2.22×1.06 |
| Угол наблюдения | 90° / 35° (оптический инспектор) |
| Освещение | встроенный светодиодный отражённый свет |
| Дисплей | 11.6", IPS, 1920×1080 |
| Датчик изображения | 1/2.8" SONY CMOS, 5 Мп |
| Частота кадров (реальное время) | до 60 к/с при 1920×1080 |
| Интерфейсы | HDMI (выход), Double USB 2.0 (ввод/носитель) |
| Питание | 220 В, 50–60 Гц |
| Условия эксплуатации | 10…35 °C, влажность до 80% при 25 °C |
Примечание: параметры увеличения и поля зрения указаны для штатной конфигурации со встроенным дисплеем 11.6".
Галерея
Области применения
- пайка и ремонт SMD/PCB, визуальный контроль монтажа
- ОТК и входной контроль изделий, поиск дефектов и загрязнений
- микроэлектроника и приборостроение
- криминалистика и трасологическая экспертиза
- материаловедение, лабораторные исследования и обучение
Комплект поставки (типовая конфигурация)
- оптическая безокулярная головка
- основание с вертикальной колонкой и фокусировочным устройством

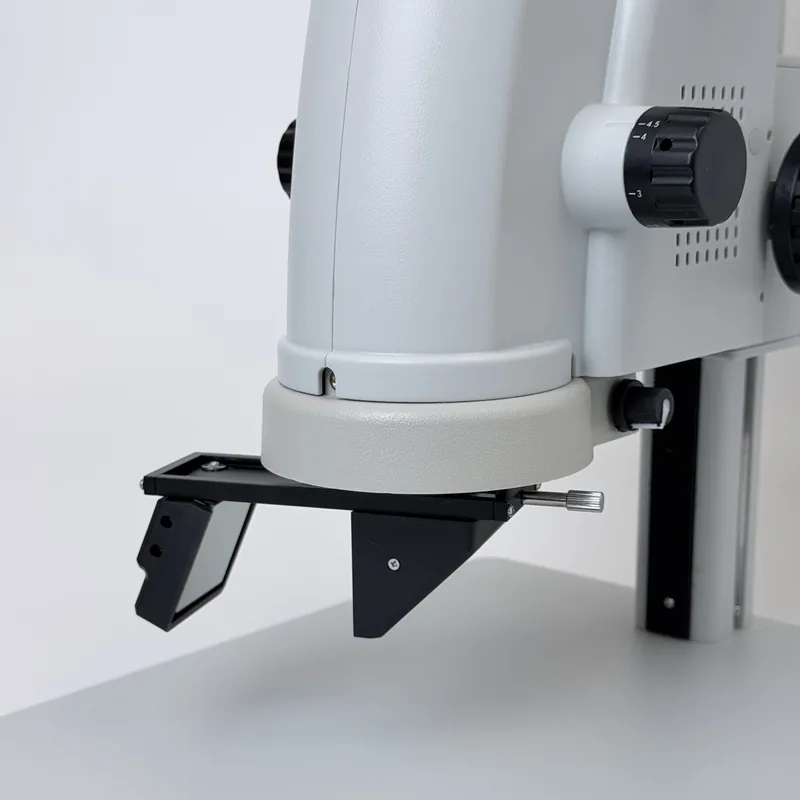

- оптический инспектор для наблюдения под углом 35°
- круговой LED‑осветитель (отражённый свет)
- дисплей
- паспорт и руководство по эксплуатации
Нужна помощь в подборе оптимальной комплектации?
МСП‑3D‑У подбирается под задачу: геометрия объектов, требуемая детализация, освещение, сценарий фиксации фото/видео и требования к измерениям. Сформируем конфигурацию и подготовим КП/ТЗ под закупку.
FAQ
В чём разница между режимами 2D и 3D?

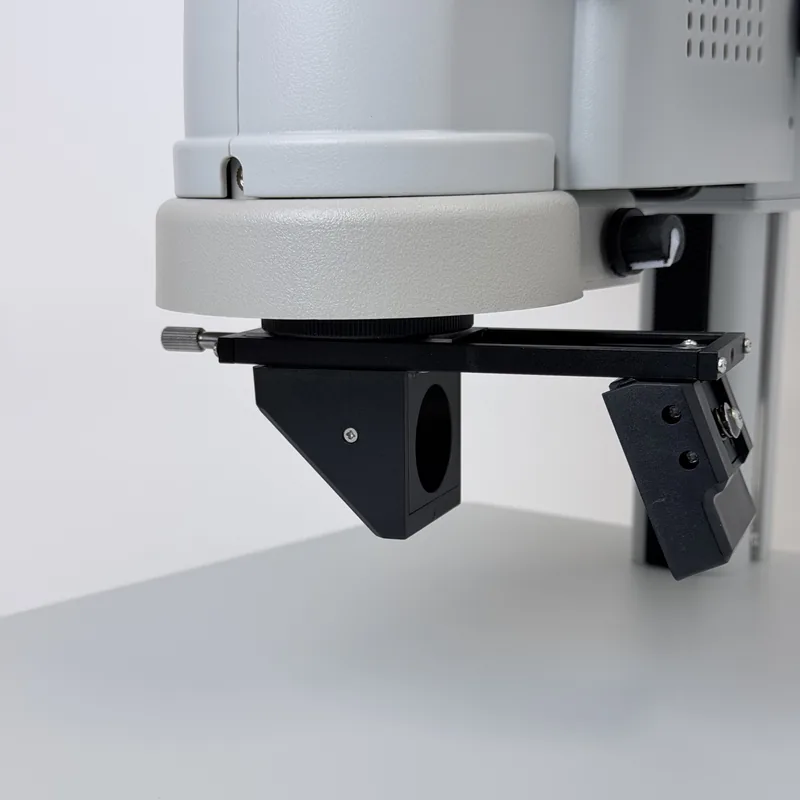

В 2D вы наблюдаете объект под прямым углом (90°). В 3D задействуется оптический инспектор, который переводит угол наблюдения на 35° и позволяет оценивать рельеф и геометрию без поворота образца.
Нужно ли перефокусироваться при переключении 2D/3D?
Да, возможна перефокусировка между режимами. В типовой конфигурации допускается перефокусировка до 100 мм.
Как сохранять фото/видео?
Запись выполняется на USB‑накопитель: фото и видео сохраняются в штатной галерее видеокомплекса. При необходимости изображение можно вывести на внешний монитор по HDMI.
Можно ли выполнять измерения на изображении?
Да. Доступны инструменты измерения (точка, линия, угол, окружности и др.) и калибровка под нужное увеличение, что удобно для протоколов ОТК и отчётности.
