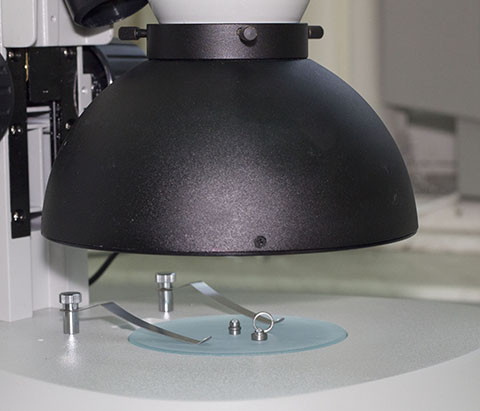

Антибликовый осветитель АО-1

Для чего нужен антибликовый осветитель АО-1

Основная проблема при наблюдении блестящих объектов — прямое отражение света в объектив микроскопа. На изображении появляются яркие засвеченные участки, в которых становится сложно различать небольшие дефекты, царапины, рельеф и структуру поверхности.

Особенно заметен этот эффект при использовании обычного кольцевого светодиодного осветителя: отдельные светодиоды могут отражаться от поверхности объекта в виде ярких точек или светового кольца.

АО-1 решает эту задачу за счёт рассеивания света. Объект освещается не отдельными выраженными источниками, а более равномерным световым полем.

Преимущества купольного рассеянного освещения

• Уменьшение бликов. Рассеянный свет позволяет снизить интенсивность прямых отражений от полированных и зеркальных поверхностей.
• Более равномерное изображение. Освещённость распределяется по поверхности объекта существенно равномернее, чем при прямой точечной подсветке.
• Лучше видны дефекты поверхности. Уменьшение засвеченных областей облегчает наблюдение царапин, загрязнений, повреждений и других особенностей объекта.
• Нет выраженных отражений отдельных светодиодов. Это особенно важно при работе со стеклом, полированным металлом и другими поверхностями с высоким коэффициентом отражения.
• Удобен для визуального контроля. Равномерное изображение облегчает длительное наблюдение, фотофиксацию и сравнение объектов.
• Совместимость с микроскопами серии МСП. Осветитель может использоваться совместно со стереоскопическими микроскопами МИКРОАНАЛИЗ серии МСП .

Для каких объектов подходит АО-1

Антибликовый осветитель наиболее полезен тогда, когда поверхность объекта активно отражает направленный свет. К типичным примерам относятся:

• полированные металлические детали;
• подшипники и элементы механизмов;
• стеклянные изделия;
• зеркальные и металлизированные поверхности;
• лакированные и глянцевые покрытия;
• детали с выраженными бликующими участками;
• объекты, для которых требуется фотофиксация без ярких отражений.

АО-1 или обычный кольцевой осветитель

Кольцевой светодиодный осветитель остаётся удобным универсальным вариантом для большинства непрозрачных объектов. Он обеспечивает яркое освещение и хорошо подходит для стандартных задач стереомикроскопии.

Однако на гладких и отражающих поверхностях прямой свет может создавать выраженные блики. Именно в таких задачах целесообразно применять АО-1: его задача не просто увеличить освещённость, а изменить характер света и сделать его более рассеянным.

Поэтому эти два типа осветителей не являются прямыми заменами друг другу — оптимальный вариант определяется свойствами исследуемой поверхности.

АО-1 со стереомикроскопами МИКРОАНАЛИЗ МСП

Осветитель АО-1 можно использовать совместно со стереомикроскопами МИКРОАНАЛИЗ серии МСП . Такая комбинация подходит для рабочих мест, где регулярно выполняется контроль металлических, стеклянных, полированных и других отражающих объектов.

При подборе стереомикроскопа имеет смысл учитывать не только диапазон увеличений, но и характер поверхности объекта, требуемое рабочее расстояние и схему освещения. Для одного и того же микроскопа могут использоваться разные варианты подсветки в зависимости от конкретной задачи.

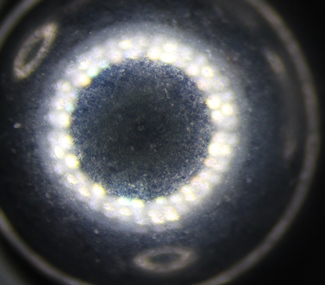

Как выглядит блик при обычном освещении

На примере металлического объекта заметны яркие отражения, возникающие от обычного кольцевого светодиодного осветителя. При работе с такими поверхностями рассеянная подсветка АО-1 позволяет уменьшить подобные отражения и получить более равномерное изображение.
