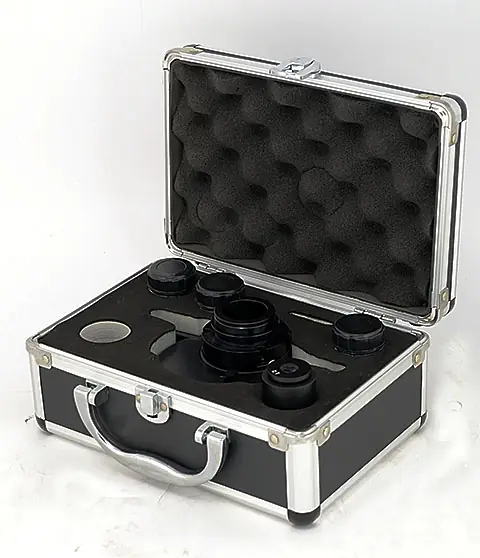

Фазово-контрастное устройство
- в наличии
Фазово-контрастное устройство — дополнительная комплектация, совместимая с микроскопом МИКМЕД-6, предназначенная для исследований в проходящем свете прозрачных и малоконтрастных объектов, которые практически не различимы при обычном освещении.
Устройство формирует режимы освещения с применением методов фазового контраста и темного поля, а также позволяет проводить наблюдения в режиме светлого поля без демонтажа оборудования при соответствующей настройке.
Таблица характеристик:
| Тип коррекции | Линейное увеличение и числовая апертура | Система |
|---|---|---|
| Планахромат | 10х0,25 | Сухая |
| Планахромат | 40х0,65 | Сухая |
| Планахромат | 100х1,25 | Масляная |
* — Поставляется по дополнительному заказу.
Описание фазово-контрастного устройства
Принцип действия фазово-контрастного устройства для наблюдения прозрачных объектов при освещении по методу фазового контраста основан на применении метода преобразования невидимого глазу фазового сдвига лучей, возникающего при прохождении через объект, в амплитудное, заметное для глаза.
Преобразование осуществляется системой специальных диафрагм, устанавливаемых в плоскости выходного зрачка объектива и в сопряженной с ней плоскости апертурной диафрагмы конденсора. В конденсоре помещаются диафрагмы в виде светлого кольца (световые), а в объективе диафрагма в виде затемненного кольца (фазовая).
Частые вопросы о фазово-контрастном устройстве
С каким микроскопом совместимо фазово-контрастное устройство?
Данное фазово-контрастное устройство поставляется в исполнении, совместимом с микроскопом МИКМЕД-6. Подбор выполняется по типу посадки и конфигурации узла освещения.
Для каких задач применяют фазовый контраст?
Фазовый контраст используют для наблюдения прозрачных и малоконтрастных объектов в проходящем свете: клеточных структур, взвесей, тонких включений и микрообъектов, которые плохо видны в светлом поле.
Какие режимы наблюдения поддерживает устройство?
Устройство обеспечивает наблюдение по методу фазового контраста и темного поля, а также позволяет работать в светлом поле (в зависимости от установленной диафрагмы/вставки и настройки освещения).
Нужны ли специальные объективы для фазового контраста?
Для режима фазового контраста применяются фазовые объективы с фазовым кольцом, согласованным с кольцевыми диафрагмами в конденсоре. Конкретные увеличения и апертуры зависят от комплектации устройства.
Требуется ли настройка после установки?
Да. Обычно выполняются стандартные операции: центровка и подбор соответствующей диафрагмы/режима, настройка освещения и фокусировка. Электронных или программных настроек не требуется.
